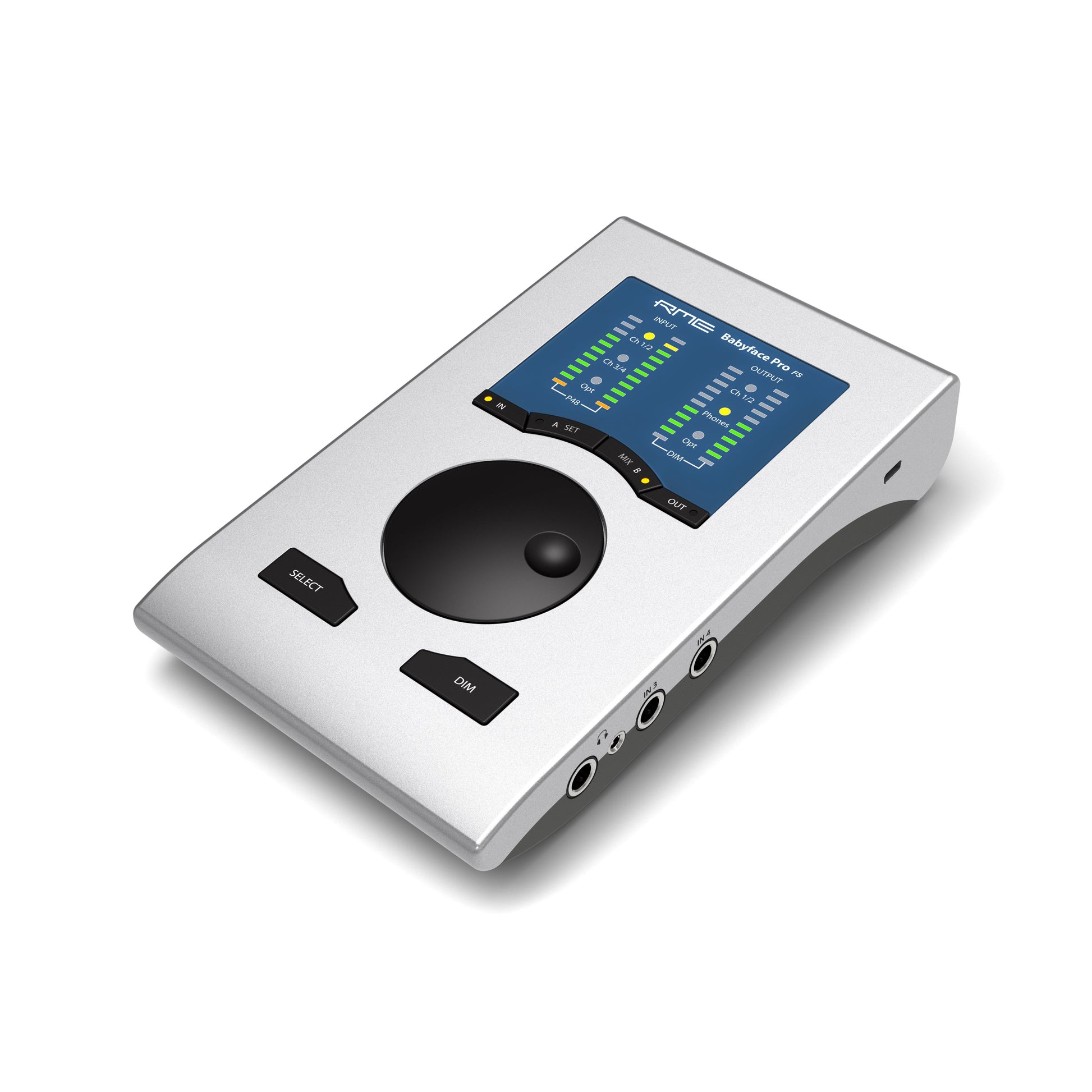

Interface audio professionnelle USB 2.0 24 canaux 192 kHz alimentée par le bus

Il y a quatre ans, la Babyface Pro a démontré une fois de plus l'engagement absolu de RME pour un savoir-faire supérieur, non seulement dans les circuits audio et le développement des pilotes, mais aussi dans la mécanique. Créée avec la plus grande précision à partir d'un bloc d'aluminium, cette interface portable haut de gamme intègre des circuits analogiques et numériques de conception nouvelle. Ses technologies innovantes d'économie d'énergie offrent une fidélité suprême, sans compromis sur le niveau, le bruit ou la distorsion.

Dans la nouvelle Babyface Pro FS, encore plus d'améliorations ont été apportées :
Le commutateur +19 / +4 dBu situé en bas de l'appareil offre un moyen direct de réduire le niveau de sortie, ce qui améliore le rapport signal/bruit pour les moniteurs actifs sensibles, évite la distorsion/surcharge et permet de maintenir les faders TotalMix FX à proximité de 0 dB au lieu d'utiliser des atténuations élevées.
Circuit SteadyClock FS complet comme dans l'ADI-2 Pro FS pour un jitter minimal et une immunité maximale au jitter.
La puissance de sortie des téléphones TRS 3,5 mm passe de 70 mW à 90 mW. Le THD des deux sorties du téléphone est amélioré de 10 dB. Utilise les mêmes op-amps de sortie que l'ADI-2 Pro. L'impédance de sortie de 3,5 mm TRS a été réduite de 2 Ohms à 0,1 Ohms.
SNR des entrées micro amélioré de 112,2 dB à 113,7 dB, SNR des entrées ligne TRS amélioré de 114 dB à 116,3 dB (120 dBA). THD des entrées ligne amélioré de 8 dB.
6 échantillons de latence en moins du côté AD par le nouvel ADC (5 échantillons AD, 7 échantillons DA. Ça ne peut pas aller plus vite...).
Toutes ces améliorations ont été obtenues sans augmenter la consommation d'énergie de l'appareil.
Fente K pour la protection contre le vol.

SPECS
Babyface Pro FS
ANALOGIQUE

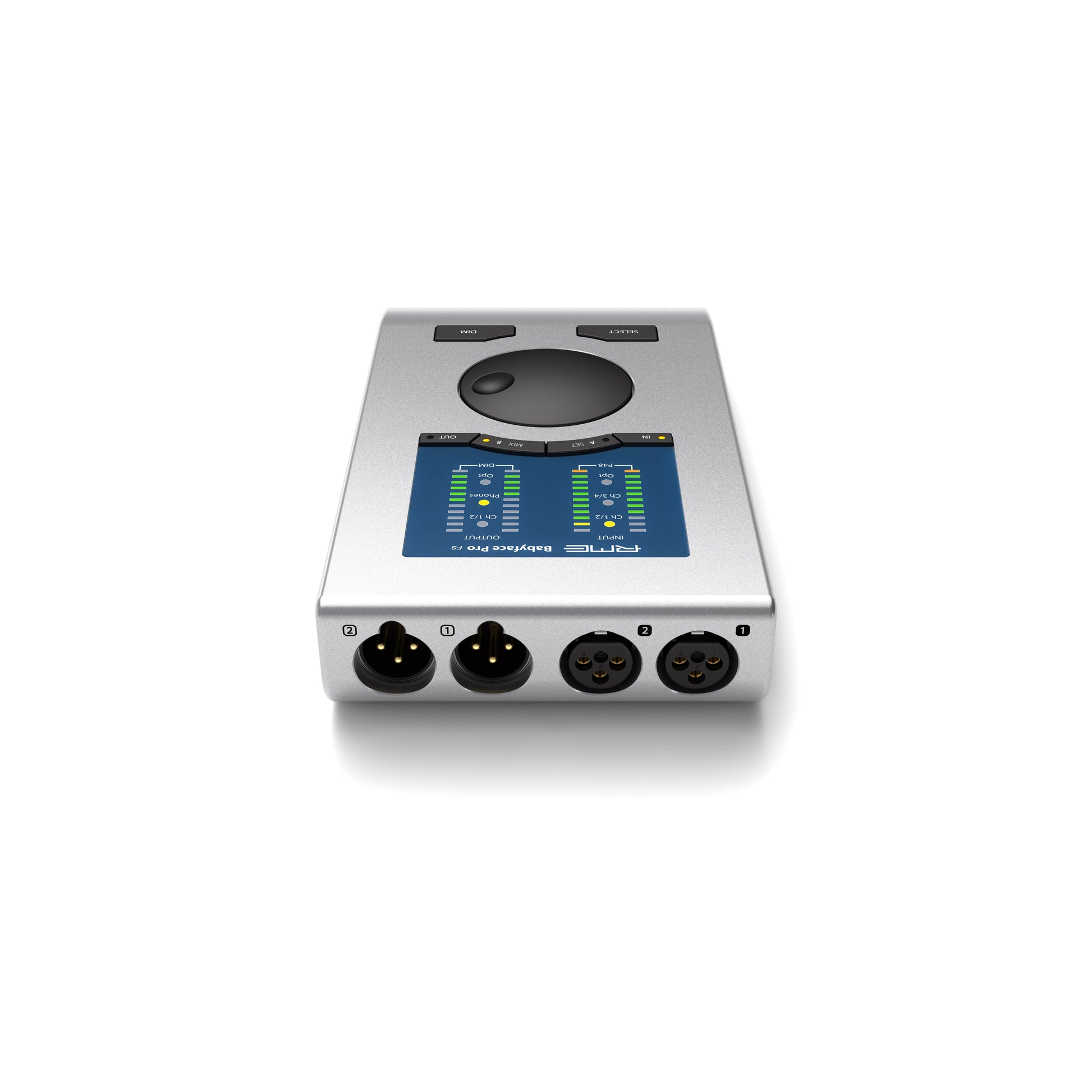

AD, Microphone/Ligne 1-2

Entrée : XLR, équilibré électroniquement
Impédance d'entrée équilibrée : 2 kOhm, 5,2 kOhm avec PAD
Impédance d'entrée asymétrique : 1 kOhm, 2,6 kOhm avec PAD
Rapport signal/bruit (SNR) : 113,7 dB RMS non pondéré, 117 dBA
Réponse en fréquence @ 44,1 kHz, -0,1 dB : 18 Hz - 20,8 kHz
Réponse en fréquence @ 96 kHz, -0,5 dB : 7 Hz - 45,8 kHz
Réponse en fréquence à 192 kHz, -1 dB : 5 Hz - 88 kHz
Avec PAD actif : -0,1 dB 8 Hz, -0,5 dB < 4 Hz, -1 dB < 3 Hz
THD : < -112 dB, < 0,00024 %
THD+N : < -108 dB, < 0.00035 %
THD @ 30 dB Gain : < -115 dB, < 0.00016 %
THD+N @ 30 dB Gain : < -100 dB, < 0,001 %.
Séparation des canaux : > 110 dB
Gamme de gain : -11 dB à +65 dB
Niveau d'entrée maximum XLR, Gain 0 dB : +8 dBu, PAD +19 dBu
Niveau d'entrée maximum XLR, Gain 65 dB : -57 dBu, PAD -46 dBu

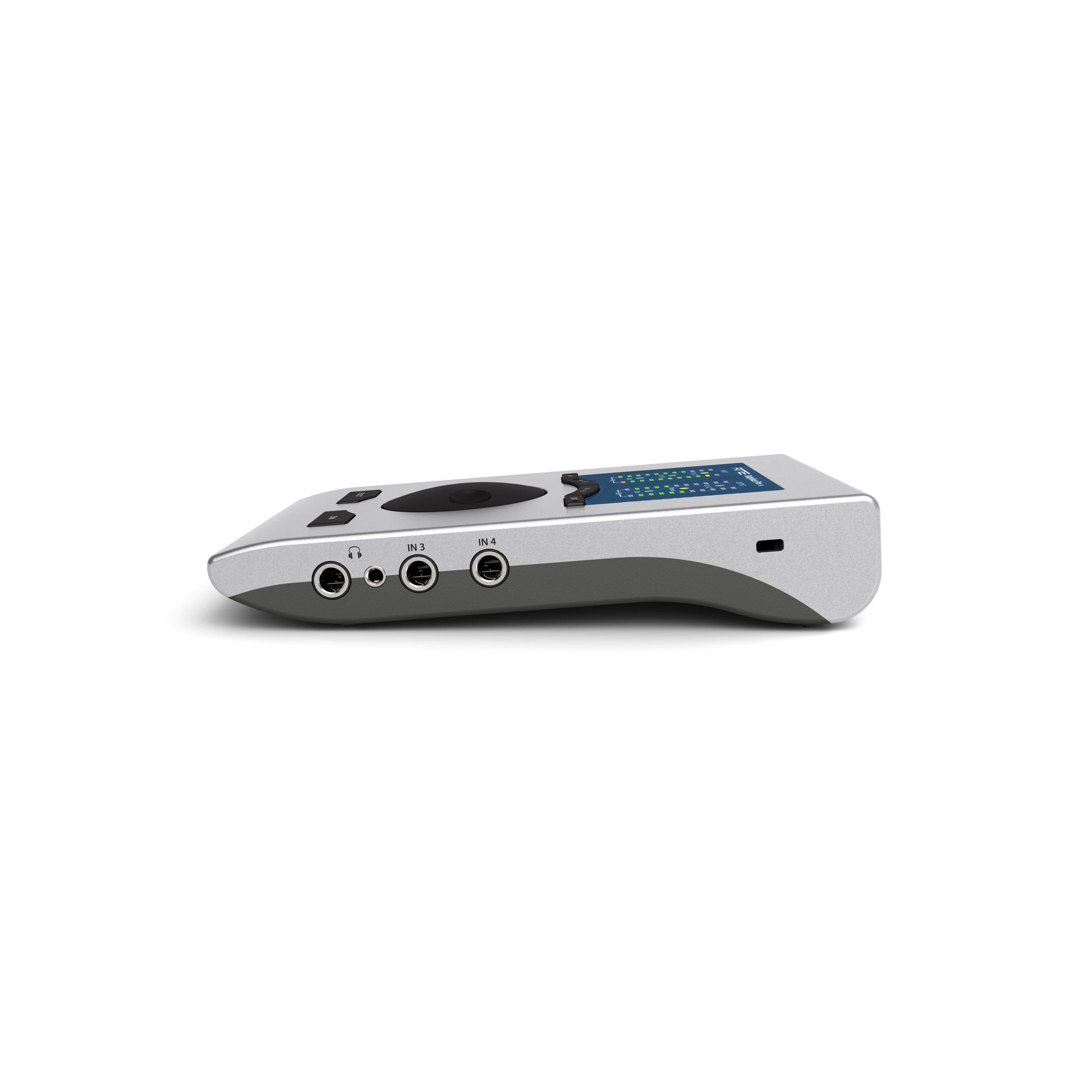

AD, LIGNE/INSTRUMENT IN 3-4
Comme Microphone/Ligne 1-2, mais :

Entrée : Jack TS 6,3 mm, asymétrique
Impédance d'entrée : 1 MOhm
Rapport signal/bruit (SNR) : 116 dB RMS non pondéré, 120 dBA
Réponse en fréquence @ 44,1 kHz, -0,1 dB : 5 Hz - 20,8 kHz
Réponse en fréquence à 96 kHz, -0,5 dB : < 3 Hz - 45,8 kHz
Réponse en fréquence à 192 kHz, -1 dB : < 2 Hz - 92 kHz
Niveau d'entrée maximum @+4 dBu, Gain 0 dB : +13 dBu
Niveau d'entrée maximum @-10 dBV, Gain 9 dB : -5 dBu
DA, sortie ligne 1-2

Plage dynamique (DR) : 115 dB RMS non pondéré, 118 dBA
Réponse en fréquence à 44,1 kHz, -0,5 dB : 0 Hz - 20,8 kHz
Réponse en fréquence à 96 kHz, -0,5 dB : 0 Hz - 45 kHz
Réponse en fréquence à 192 kHz, -1 dB : 0 Hz - 89 kHz
THD : - 106 dB, 0,0005 %.
THD+N : -102 dB, 0,0008 %.
Séparation des canaux : > 110 dB
Sortie : XLR symétrique
Impédance de sortie : 300 Ohm symétrique, 150 Ohm asymétrique
Niveau de sortie @ 0 dBFS : symétrique +19 / +4 dBu, asymétrique +13 / +7 dBu
DC @ 0 dBFS : 6.35mm 4.8 V, 3.5mm 2.4 V, XLR bal. 9.6 V
DA, PHONES 3/4
AS DA Line Out, mais :

Sortie : Jack TRS 6,3 mm, asymétrique
Impédance de sortie : 10 Ohm
Niveau de sortie à 0 dBFS, charge de 1 kOhm : +13 dBu
Puissance maximale à 0,1% THD : 60 mW
Rapport signal/bruit (SNR) : 114,8 dB RMS non pondéré, 118 dBA
Niveau de bruit : -101,8 dBu
Sortie : Jack TRS 3,5 mm, asymétrique
Impédance de sortie : 0,1 Ohm
Niveau de sortie à 0 dBFS, charge de 1 kOhm : +7 dBu
Puissance maximale à 0,1% THD : 90 mW
Rapport signal/bruit (SNR) : 114 dB RMS non pondéré, 117 dBA
Niveau de bruit : -107 dBu

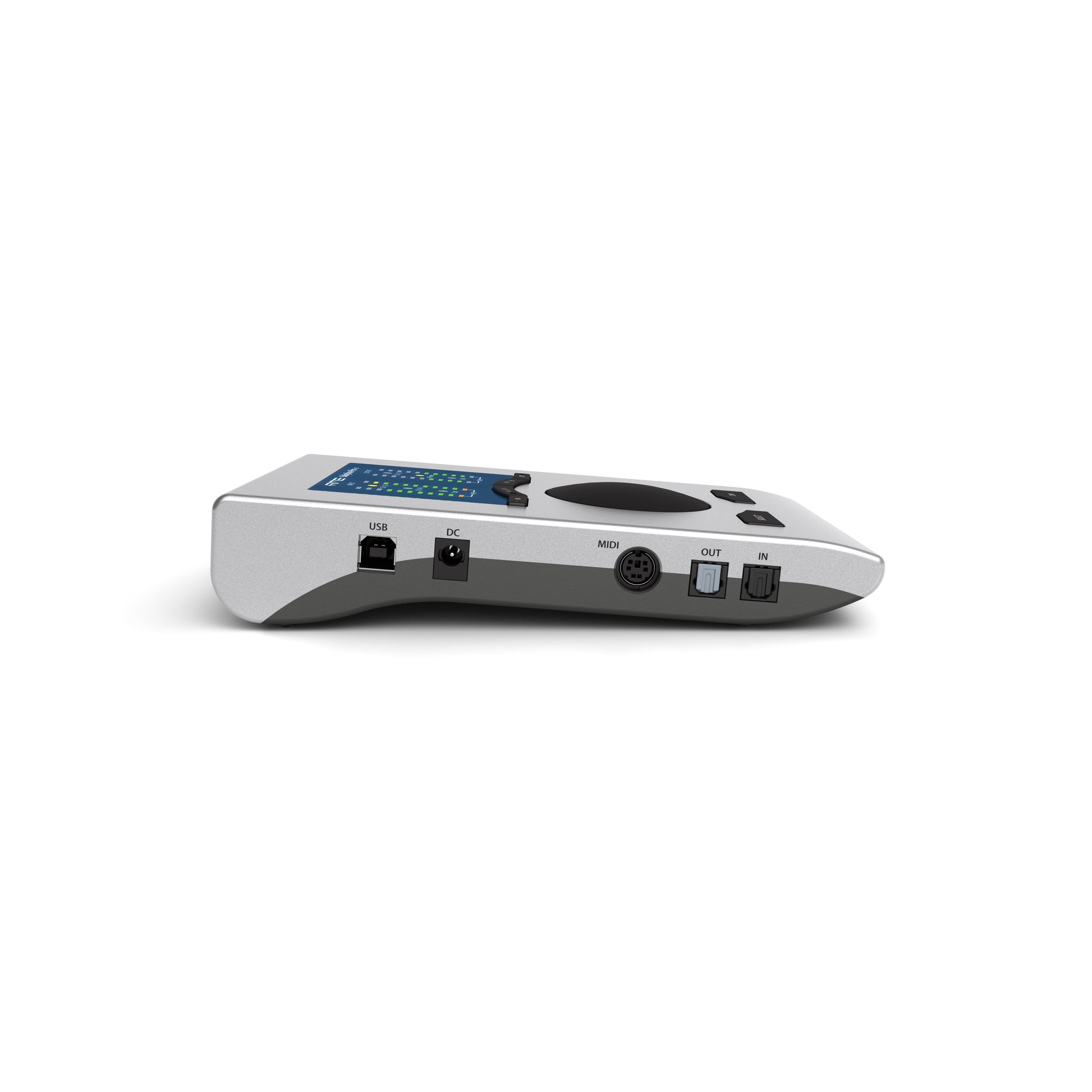

MIDI
1 x E/S MIDI via un câble de rupture avec 2 prises DIN 5 broches
Isolation galvanique par entrée optocouplée
Mode haute vitesse : Jitter et temps de réponse typiquement inférieurs à 1 ms
FIFOs séparées de 128 octets pour l'entrée et la sortie 25.3
DIGITAL
Horloges : Interne, ADAT In, SPDIF In
Suppression de la gigue des horloges externes : > 50 dB (2,4 kHz)
Influence effective de la gigue de l'horloge sur la conversion AD et DA : proche de zéro.
La PLL garantit une perte de signal nulle, même avec une gigue de plus de 100 ns.
Digital Bitclock PLL pour un fonctionnement ADAT à vitesse variable sans problème
Fréquences d'échantillonnage prises en charge : 28 kHz à 200 kHz

ENTRÉES NUMÉRIQUES
ADAT optique

1 x TOSLINK
Standard : 8 canaux 24 bits, jusqu'à 48 kHz
Double Speed (S/MUX) : 4 canaux 24 bits 96 kHz
Quad Speed (S/MUX4) : 2 canaux 24 bits 192 kHz
La PLL Bitclock assure une synchronisation parfaite même en fonctionnement à vitesse variable
Plage de verrouillage : 31,5 kHz - 50 kHz
Suppression du jitter : > 50 dB (2,4 kHz)

SPDIF optique

1 x optique, conforme à la norme IEC 60958
Accepte les formats grand public et professionnel
Plage de verrouillage : 27 kHz - 200 kHz
Suppression de la gigue : > 50 dB (2,4 kHz)

SORTIES NUMÉRIQUES
ADAT optique

1 x TOSLINK
Standard : 8 canaux 24 bits, jusqu'à 48 kHz
Double Speed (S/MUX) : 4 canaux 24 bits 96 kHz
Quad Speed (S/MUX4) : 2 canaux 24 bits 192 kHz
SPDIF optique

1 x optique, selon IEC 60958
Format Consumer (SPDIF) selon IEC 60958
Fréquence d'échantillonnage 28 kHz jusqu'à 200 kHz
GÉNÉRALITÉS
Alimentation électrique : Alimentation par bus USB ou alimentation externe
Consommation en mode veille : 2,8 Watts
Consommation électrique typique : 3.7 Watts
Consommation électrique max : 5,4 watts
Courant à 5 V d'alimentation du bus : 700 mA (3,7 Watts)
Courant sous alimentation externe 12 V : 313 mA (3,7 watts)
Dimensions (LxHxP) : 108 x 35 x 181 mm (4,25" x 1,4" x 7,1")
Poids : 680 g ( 1.5 lbs)
Plage de température : De +5° à +50° Celsius (41° F à 122°F)
Humidité relative : < 75%, sans condensation
