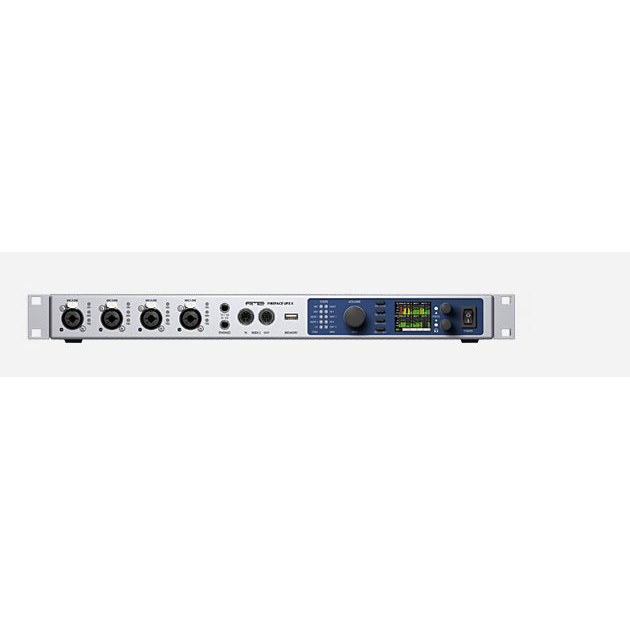

Spécifications techniques
Analogique
AD, Line In 1-8, arrière
• Résolution AD: 24 bits
• Rapport signal sur bruit (SNR): 113 dB RMS non pondéré, 116 dBA
• Réponse en fréquence à 44,1 kHz, -0,1 dB: 5 Hz - 20,8 kHz
• Réponse en fréquence à 96 kHz, -0,5 dB: 3 Hz - 45,8 kHz
• Réponse en fréquence à 192 kHz, -1 dB: 2 Hz - 92 kHz
• THD: <-110 dB, <0,00032%
• THD + N: <-104 dB, <0,00063%
• Séparation des canaux:> 110 dB
• Niveau d'entrée maximum: +19 dBu
• Entrée: jack 6,3 mm TRS, symétrique électroniquement
• Impédance d'entrée: 8 kOhm non équilibré, 12 kOhm symétrique
• Sensibilité d'entrée commutable sur Lo Gain, +4 dBu
• Niveau d'entrée pour 0 dBFS @ Lo Gain: +19 dBu
• Niveau d'entrée pour 0 dBFS @ +4 dBu: +13 dBu
• Gain variable: de 0 à +12 dB
• Niveau minimum pour 0 dBFS: +1 dBu, -1,2 dBV

Microphone In 9-12, avant
Comme AD, mais:
• Entrée: XLR, équilibrée électroniquement
• Impédance d'entrée: 3,4 kOhm
• Rapport signal sur bruit (SNR): 115 dB RMS non pondéré, 118 dBA
• Plage de gain: 75 dB
• Niveau d'entrée maximum, Gain 0 dB: +18 dBu
• Niveau d'entrée maximum, Gain 75 dB: -57 dBu
• LED CLIP: 0 dBFS • LED SIG: -60 dBFS

Instrument In 9-12, avant
Comme AD, mais:
• Entrée: jack 6,3 mm TS, asymétrique
• Impédance d'entrée: 1 MOhm
• Rapport signal sur bruit (SNR): 114 dB RMS non pondéré, 118 dBA
• Plage de gain: 42 dB
• Niveau d'entrée maximum, Gain 8 dB: +21 dBu
• Niveau d'entrée maximal, gain 50 dB: -21 dBu

DA, Line Out 3-8, arrière
• Résolution: 24 bits
• Plage dynamique (DR): 115 dB RMS non pondéré, 118 dBA
• Réponse en fréquence à 44,1 kHz, -0,5 dB: 5 Hz - 20,8 kHz
• Réponse en fréquence à 96 kHz, -0,5 dB: 5 Hz - 45 kHz
• Réponse en fréquence à 192 kHz, -1 dB: 5 Hz - 89 kHz
• THD: <-110 dB, <0,00032%
• THD + N: <-104 dB, <0,00063%
• Séparation des canaux:> 110 dB
• Niveau de sortie maximum: +19 dBu
• Sortie: jack 6,3 mm TRS, servo-équilibré
• Impédance de sortie: 75 ohms asymétrique, 150 ohms symétrique
• Niveau de sortie commutable Hi Gain, +4 dBu, -10 dBV
• Niveau de sortie à 0 dBFS @ Hi Gain: +19 dBu
• Niveau de sortie à 0 dBFS @ +4 dBu: +13 dBu
• Niveau de sortie à 0 dBFS @ -10 dBV: +2 dBV

DA - Sortie moniteur stéréo XLR (1-2)
En tant que DA, mais:
• Sortie: XLR, équilibrée
• Niveau de sortie commutable 24 dBu, Hi Gain, +4 dBu, -10 dBV
• Niveau de sortie à 0 dBFS @ 24 dBu: +24 dBu
• Niveau de sortie à 0 dBFS @ Hi Gain: +19 dBu
• Niveau de sortie à 0 dBFS @ +4 dBu: +13 dBu
• Niveau de sortie à 0 dBFS @ -10 dBV: +2 dBV

DA - Téléphones de sortie moniteur stéréo (9-12)
En tant que DA, mais:
• Sortie: jack stéréo TRS 2 x 6,3 mm, asymétrique
• Niveau de sortie maximum à 0 dBFS, élevé: +19 dBu
• Niveau de sortie maximum à 0 dBFS, Low: +2 dBV
• Impédance de sortie: 2 Ohm
• Puissance maximale par canal à charge de 32 Ohms, 0,1% THD: 210 mW (2,6 Vrms, +10,5 dBu)

MIDI
• 2 entrées / sorties MIDI via des prises DIN à 5 broches
• Galvaniquement isolé par une entrée optocouplée
• Mode haute vitesse: gigue et temps de réponse généralement inférieur à 1 ms
• Séparez les FIFO de 128 octets pour l'entrée et la sortie

Numérique
• Horloges: Interne, ADAT, AES, MADI, horloge de mots
• Low Jitter Design: <1 ns en mode PLL, toutes les entrées
• Horloge interne: gigue de 800 ps, ​​spectre de propagation aléatoire
• Suppression de la gigue des horloges externes:> 30 dB (2,4 kHz)
• Influence de la gigue de l'horloge sur la conversion AD et DA: proche de zéro
• Le PLL assure l'absence de chute, même à plus de 100 ns.
• PLL Bitclock numérique pour un fonctionnement ADAT à varispeed sans problème
• Taux d'échantillonnage pris en charge: 28 kHz jusqu'à 200 kHz

Entrées numériques
AES / EBU
• 1 x XLR, symétrique par transformateur, isolée galvaniquement, selon AES3-1992
• Niveau d'entrée haute sensibilité (<0,3 Vpp) • Compatible SPDIF (IEC 60958)
• Accepte le format consommateur et professionnel
• Plage de verrouillage: 27 kHz - 200 kHz
• Gigue lorsqu'elle est synchronisée avec le signal d'entrée: <1 ns
• Suppression de la gigue:> 30 dB (2,4 kHz)


ADAT Optique
• 2 x TOSLINK, format selon la spécification Alesis
• Standard: 2 x 8 canaux 24 bits, jusqu'à 48 kHz
• Double vitesse (S / MUX): 2 x 4 canaux 24 bits 96 kHz
• Quad Speed ​​(S / MUX4): 2 x 2 canaux 24 bits 192 kHz
• Le PLL bitclock assure une synchronisation parfaite même en fonctionnement à vitesse variable
• Plage de verrouillage: 31,5 kHz - 50 kHz • Gigue en cas de synchronisation avec le signal d'entrée: <1

SPDIF optique (ADAT2)
• 1 x optique, selon IEC 60958
• Accepte le format consommateur et professionnel
• Plage de verrouillage: 27 kHz - 200 kHz
• Gigue lorsqu'elle est synchronisée avec le signal d'entrée: <1 ns
• Suppression de la gigue:> 30 dB (2,4 kHz)

Word Clock
• BNC
• Terminaison interne 75 Ohm commutable
• Détection automatique double / quadruple vitesse et conversion interne en vitesse unique
• SteadyClock garantit une synchronisation de gigue super basse même en fonctionnement à varispeed
• Non affecté par les décalages DC dans le réseau
• Circuit d'adaptation du signal: rafraîchissement du signal via l'auto-centre et l'hystérésis
• Protection de survoltage
• Plage de niveau: 1,0 Vpp - 5,6 Vpp
• Plage de verrouillage: 27 kHz - 200 kHz
• Gigue lorsqu'elle est synchronisée avec le signal d'entrée: <1 ns
• Suppression de la gigue:> 30 dB (2,4 kHz)

Sorties numériques
AES / EBU
• XLR, symétrique par transformateur, isolée galvaniquement selon AES3-1992
• Niveau de sortie Professional 4.5 Vpp, Consumer 2.6 Vpp
• Format professionnel selon AES3-1992 Amendement 4
• Format Consumer (SPDIF) selon CEI 60958
• Mode Single Wire, fréquence d'échantillonnage de 28 kHz jusqu'à 200 kHz

ADAT
• 2 x TOSLINK
• Standard: 2 x 8 canaux 24 bits, jusqu'à 48 kHz
• Double vitesse (S / MUX): 2 x 4 canaux 24 bits 96 kHz
• Quad Speed ​​(S / MUX4): 2 x 2 canaux 24 bits 192 kHz

SPDIF optique (ADAT2)
• Format Consumer (SPDIF) selon CEI 60958
• Taux d'échantillonnage de 28 kHz jusqu'à 200 kHz

Word Clock
• BNC
• Max. tension de sortie: 5 Vpp
• Tension de sortie à la terminaison de 75 ohms: 4,0 Vpp
• Impédance de sortie: 10 Ohm
• Plage de fréquences: 27 kHz - 200 kHz

Général
• Alimentation: PSU à commutation interne, 100 - 240 V AC, 36 Watts
• Consommation d'énergie au ralenti: 19 Watts
• Consommation d'énergie typique: 22-25 Watts
• Dimensions incluant les oreilles de rack (LxHxP): 483 x 44 x 210 mm (19 "x 1.73" x 8.5 ")
• Dimensions sans oreilles (LxHxP): 440 x 44 x 210 mm (17.3 "x 1.73" x 8.3 ")
• Profondeur totale: 240 mm (9.4 ")
• Plage de température: + 5 ° jusqu'à + 50 ° Celsius (41 ° F à 122 ° F)
• Humidité relative: <75%, sans condensation
